Equipos de puesta a tierra para líneas aéreas de media tensión, configuración tipo guirnalda con pinzas automáticas a resorte y plato porta pinzas. Componentes fabricados en moldes metálicos.
PT para líneas aéreas de MT, 6 y 8 kA/seg., serie TML3
U$D 0,00 +IVA
Descripción
Equipos de PT y CC para líneas aéreas de media tensión , configuración tipo guirnalda con pinzas automáticas a resorte y plato porta pinzas .
Todos sus componentes: morsetos, soporte, carretel, etc, están fabricado en moldes metálicos, lo que le otorga una excelente calidad y terminación.
- Corriente de cortocircuito: 6 kA/1seg. SERIE TML-30
-Apto para conductores de 0 a 18 mm. de fase.
-Apto para conductores de 0 a 22 mm. de tierra.
-Conductores de CC de entre fases de: 2x2m. Cable de Cobre extraflexible para equipos de PT y CC. Seccion: 25 mm² (CTC-25P).
-Conductores de CC entre fase y tierra: 1x15m. Cable de Cobre extraflexible para equipos de PT y CC . Seccion: 16 mm² (CTC-16P).
- Corriente de cortocircuito: 8 kA/1seg. SERIE TML-35
-Apto para conductores de 0 a 18 mm. de fase.
-Apto para conductores de 0 a 22 mm. de tierra.
-Conductores de CC de entre fases de: 2x2m. Cable de Cobre extraflexible para equipos de PT y CC. Seccion: 35 mm² (CTC-35P).
-Conductores de CC entre fase y tierra: 1x15m. Cable de Cobre extraflexible para equipos de PT y CC . Seccion: 25 mm² (CTC-25P).
Ambas series incluyen los siguientes elementos:

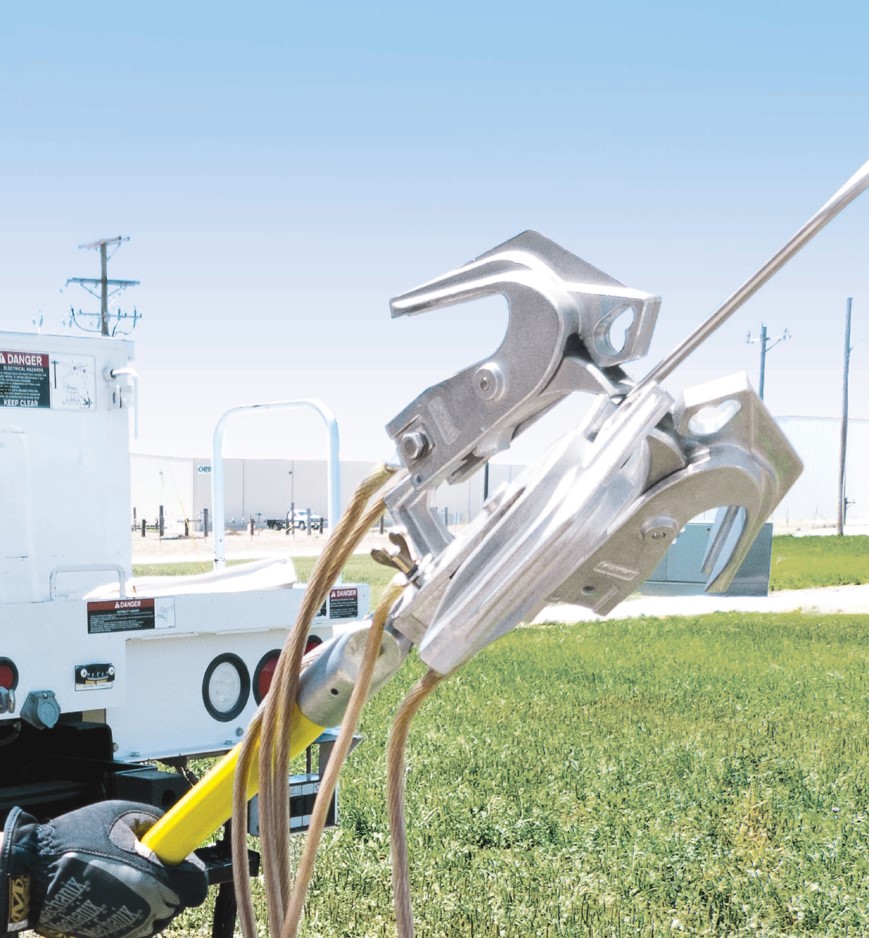

-Morseto de fase: Morseto para líneas aéreas y subestaciones de media tensión, 10 kA/seg., conductores de 0 a 22 mm. (MTM-LAR7).
-Morseto de tierra: Morseto para líneas aéreas y subestaciones de media tensión, 6 kA/seg., conductores de 0 a 22 mm. (MTM-JE.M).
-Carrete de aluminio para cable de puesta a tierra (ATM-CMA).
-Jabalinas tipo hexagonal de hincado a percusión para suelos duros o rocosos. (ATM-JH10).

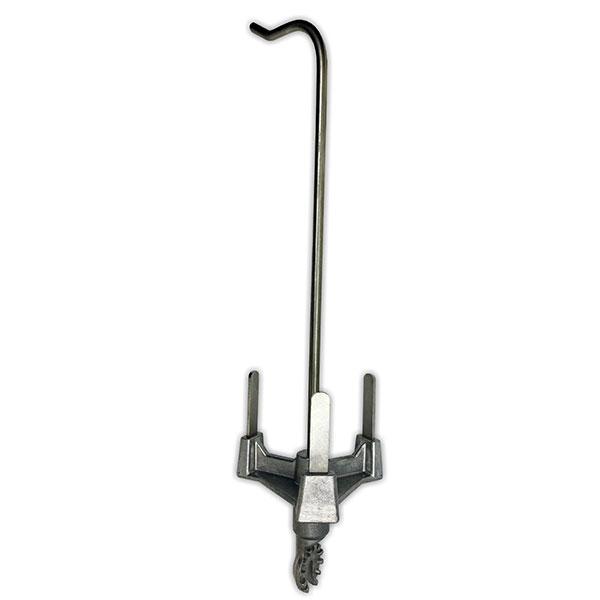

-Plato soporte para 3 pinzas (ATM-SP7.H).
-Bolso para equipo de puesta a tierra, de lona vinílica reforzada con manijas. (ATM-BPT).
– Cables de cobre electrolítico de alta pureza, Clase 6, según normas: IEC 61138, IEC20-29 y VDE 0295, extraflexibles con formación unitaria de 0,2 mm., y aislación de PVC, tipo cristal, flamabilidad según Norma IEC 60322-1, temperatura de operación:-20 a 70ºC.
-Terminales tipo IEC de doble compresión, 100% estancos de acuerdo a Norma IEC 61238-1. Fabricados en cobre electrolítico 99.99% de alta conductividad. Largo de tubo extendido, permitiendo la realización de compresiones sobre el cable y sobre la vaina. Tubo fresado para evitar el corte por flexión y Recubrimiento superficial de estaño, para prevenir corrosión.
Fabricados de acuerdo a la norma IEC 61230. Se entrega con certificado de ensayo sin cargo a pedido.
